- 產品介紹
- 產品參數
|
型號 |
MTMS101 |
MTMS102 |
MTMS103 |
MTMS104 |
|
|
行程（mm） |
X軸 |
30 |
50 |
100 |
150 |
|
Y軸 |
30 |
50 |
100 |
150 |
|
|
極限通光尺寸 (mm) |
70×70 |
60×60 |
138×138 |
163×163 |
|
|

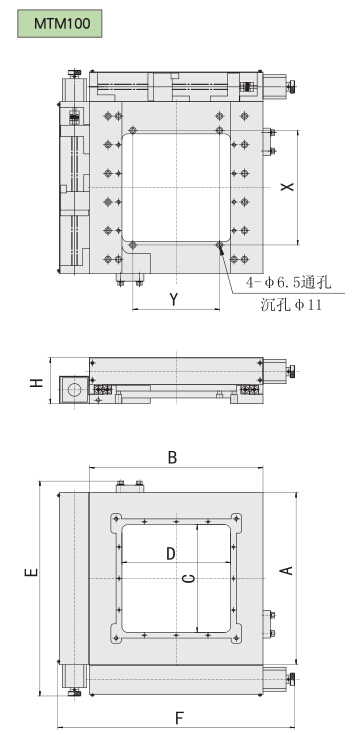

臺面尺寸A×B（mm） |
200×200 |
155×155 |
300×300 |
350×350 |
|
|
臺面通光孔C×D （mm） |
88×88 |
90×90 |
188×188 |
238×238 |
|
|
主體高度H（mm） |
80 |
39 |
80 |
80 |
|
|
安裝孔X×Y （mm） |
100×50 |
125×50 |
200×150 |
250×200 |
|
|
外形尺寸E×F(mm) |
275×310 |
283×283 |
375×410 |
435×465 |
|
|
螺桿導程(mm) |
1 |
1 |
4 |
4 |
|
|
分辨率(mm) |
0.000078 |
0.0032 |
0.00032 |
||
|
重復定位精度(mm) |
＜0.003 |
＜0.005 |
|||
|
步進電機（1.8°） |
42步進電機 |
28步進電機 |
42步進電機 |
||
|
中心負載（kg） |
10 |
5 |
20 |
20 |
|
